Sistem Informasi Akuntansi 2 : 2.5. Jelaskan Pengertian Data Flow Diagram Dan Berikan Contoh Gambar DFD

Data Flow Diagram (DFD) adalah suatu diagram yang menggunakan notasi-notasi untuk menggambarkan arus dari data pada suatu sistem, yang penggunaannya sangat membantu untuk memahami sistem secara logika, tersruktur dan jelas. DFD sangat mirip dengan Flowchart.

Notasi Objek DFD

1. Function: Berfungsi untuk merepresentasikan respon akan data yang masuk atau suatu kondisi tertentu.
2. File/Database (Data Store): Berfungsi untuk menyimpan data.
3. Input/Output (Agen Luar/ Entitas Luar): Suatu objek yang berinteraksi dengan sistem.
4. Flow: Menunjukkan alur hubungan antar objek.

Perbedaan DFD dengan Diagam Alur (Flowchart)

1. Proses pada DFD dapat dioperasikan secara bersamaan.
2. DFD menunjukkan aliran data pada sistem secara keseluruhan.
3. Proses pada DFD dapat dijalankan sesuai kondisi tertentu.

Contoh Data Flow Diagram (DFD)

Di bawah ini adalah Contoh Data Flow Diagram (DFD) Level 1 pada “Sistem Penunjang Keputusan Untuk Pemilihan Domain Menggunakan Metode Analytics Hierarchy Process Berbasis Web” :

Sedangkan di bawah ini adalah Contoh Data Flow Diagram (DFD) Level 2 untuk Proses Pendaftaran Domain pada “Sistem Penunjang Keputusan Untuk Pemilihan Domain Menggunakan Metode Analytics Hierarchy Process Berbasis Web” :

Berikut ini merupakan simbol-simbol yang biasanya digunakan pada Data Flow Diagram (DFD) :

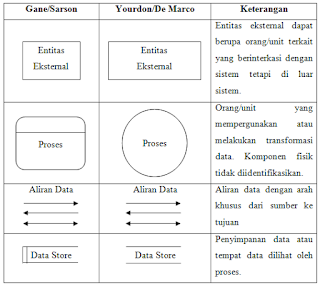

Penjelasan dari simbol-simbol Data Flow Diagram (DFD) versi Gane/Sarson dan Yourdon/De Marco di atas adalah sebagai berikut :

• Entitas Eksternal mewakili terminal/entity yang berkomunikasi dengan sistem yang sedang dikembangkan. Entitas Eksternal dapat berupa orang, sekelompok orang, departemen atau divisi di dalam sebuah organisasi/perusahaan yang sama tetapi di luar kendali sistem yang sedang dibuat modelnya. Entitas Eksternal dapat juga berupa departemen, divisi atau sistem di luar sistem yang berkomunikasi dengan sistem yang sedang dikembangkan. Komponen ini perlu diberi nama sesuai dengan dunia luar yang berkomunikasi dengan sistem yang sedang dibuat modelnya dan biasanya menggunakan kata benda, misalnya : Bagian Penjualan, Dosen, Mahasiswa, dan sebagainya.
• Proses merupakan kegiatan atau pekerjaan yang dilakukan oleh orang atau mesin komputer dimana aliran data masuk ditranformasikan ke aliran data keluar.
• Aliran Data digambarkan dengan anak panah yang menunjukkan arah masuk dan keluar dari suatu proses. Aliran Data ini digunakan untuk menerangkan perpindahan data atau paket data/informasi dari satu bagian sistem ke bagian lainnya.
• Data Store biasanya berkaitan dengan penyimpanan seperti file atau database yang berkaitan dengan penyimpanan secara komputerisasi, misalnya flashdisk, harddisk, disket, tape, pita magnetik dan lain-lain. Data Store juga berkaitan dengan penyimpanan secara manual seperti buku alamat, telpon, daftar tamu dan agenda. Data Store diberi nama sesuai dengan nama file penyimpanannya, misalnya : mahasiswa, matakuliah, dosen, data_registrasi, dan sebagainya.

Untuk membuat Data Flow Diagram (DFD), anda bisa menggunakan Process Analyst yang ada di software Power Designer 6 Portable.

 REFRENSI
